Información General

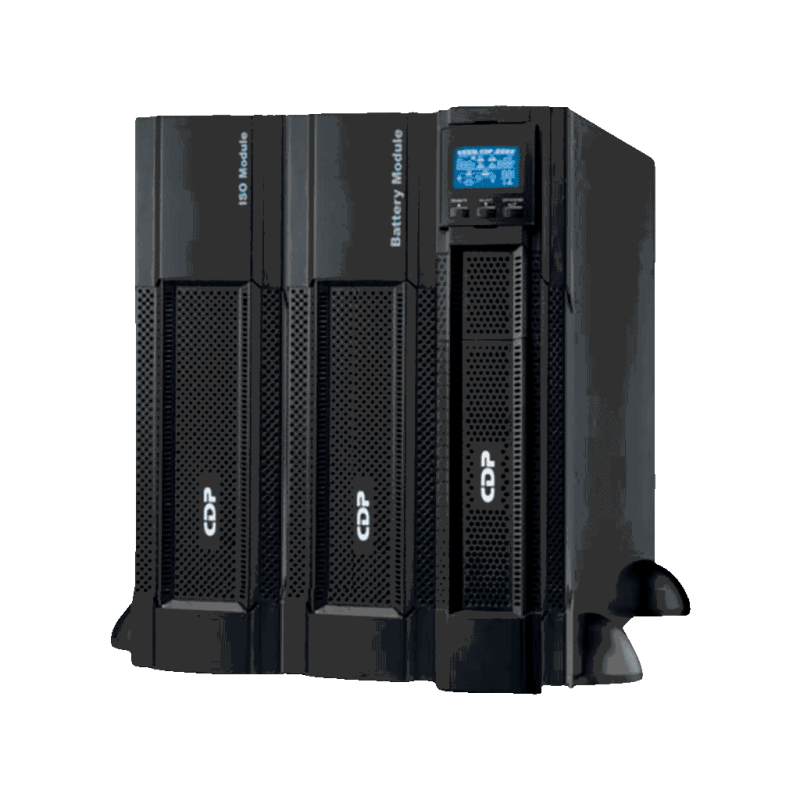

El UPS CDP UPO22-6RTAX de 6 kVA / 6 kW es un sistema de respaldo de doble conversión (True Online) tipo Rack/Torre, ideal para aplicaciones críticas que requieren energía continua y estable.

Ofrece operación en paralelo hasta 18 kW con redundancia N+1, e integra un cargador de baterías de alta capacidad, proporcionando una autonomía extendida prácticamente ilimitada mediante bancos adicionales.

Su amplio rango de voltaje de entrada, salida seleccionable, y display LCD avanzado permiten monitoreo local y remoto mediante tarjetas SNMP o EMD (opcional).

Además, incluye transformador de aislamiento, garantizando una onda senoidal pura y eliminando picos, ruidos o fluctuaciones de voltaje.

Certificado por organismos internacionales como CE, NOM, TÜV, IEEE, UL y RETIE, el UPO22-6RTAX es una solución robusta, confiable y compacta para centros de datos, telecomunicaciones, industria y sistemas de misión crítica.

Especificaciones

Entrada

• Voltaje nominal: 208 Vca (L-L)
• Rango de voltaje: 110–300 Vca ±3
• Frecuencia: 50/60 Hz autoseleccionable
• Factor de potencia: 0.99 (a plena carga)
• THDI: \<4%
• Rectificador: IGBT
• Compatible con generador
• Protección EMI / RFI integrada

Salida

• Potencia nominal: 6000 VA / 6000 W
• Voltaje seleccionable: 208/220/230/240 Vca
• Regulación de salida: ±1%
• Onda de salida: Senoidal pura (PWM alta frecuencia)
• THD: \<2% (lineal) / \<5% (no lineal)
• Factor de cresta: 3:1

Capacidad de sobrecarga:

• 100–110%: 10 min
• 110–130%: 1 min
• 130%: 1 seg
• Cortocircuito protegido
• Bypass manual y automático

Baterías

• Tipo: VRLA selladas, libres de mantenimiento
• Voltaje total: 240 Vcd
• Número de baterías internas: 20
• Capacidad: 7 Ah
• Corriente de carga: 1–10 A (ajustable)
• Tiempo de recarga: 4 h al 95%
• Autonomía típica: 5–15 minutos (extensible)
• Voltaje flotante: 2.3 V/celda
• Voltaje EOD: 1.67 V/celda (configurable)
• Arranque en frío (Cold Start)
• Compensación térmica y autodiagnóstico automático

Comunicación y Monitoreo

• Puertos: RS-232, SNMP (opcional), Modbus RS485, Dry contact
• Software compatible: Windows (todas las versiones), Linux, Unix, macOS
• Tarjeta SNMP y EMD opcional (para monitoreo ambiental y remoto)

Condiciones Ambientales

• Temperatura de operación: 0 a 40 °C
• Temperatura de baterías: 0 a 25 °C
• Humedad: 0–95% sin condensación
• Altitud máxima: 3000 msnm (sin derating)
• Nivel de ruido: \<55 dB a 1.5 m
• Enfriamiento: Ventilación forzada
• Grado de protección: IP20

Dimensiones y Peso

• Módulo Dimensiones (mm) / Altura en Rack /Peso
• UPS principal
• 460 × 88 × 620 / 2U / 20 kg
• Banco de baterías
• 460 × 133 × 620/ 3U / 57 kg
• Transformador de aislamiento
• 460 × 133 × 620 / 3U / 67 kg
• Módulo de bypass 460 × 88 × 122

Peso Total: 144 kg

Incluye

• UPS CDP UPO22-6RTAX (Rack/Torre).
• Banco de baterías interno.
• Transformador de aislamiento.
• Conmutador de bypass manual externo UPO22-PDU 6-10k (opcional).
• Puertos de comunicación RS-232 y sincronización paralela N+1.
• Cables de conexión y terminales.
• Manual de usuario y guía rápida.
• Garantía de 2 años (partes electrónicas y baterías).
